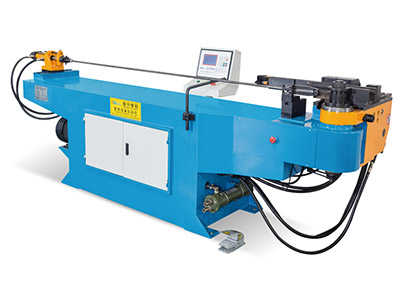

弯管机的结构构造

发布者: 睿升    时间:2022-6-18 15:48:34     热度:


结构构造:


(1) 轮模(BENDING DIE)
安装:a、以逆时针方向将轮模固定螺母(FIG-7(1)取下。 b、放入轮模,再将轮模固定螺母锁紧。

(2) 夹模(CLAMP DIE)
安装:a、拉出夹模固定定心轴(FIG-7(2)。b、将夹模放入,再将固定心轴插入即可。
调整:a、将夹模座固定(FIG-7(3)放松,再将控制面板置于手动模式,按下夹管按钮(FIG-7(3),至夹模行径终点。(此时在轮模夹模间需有间隙,可以夹模座调整螺杆(FIG-7(4)来调整)。
b、调整夹模座调整螺杆(FIG-7(4)使夹模与轮模完全密合。
c、按下退夹按钮(FIG-4(6)使夹模后退,再将夹模调整螺杆(FIG-7(4))顺时针方向旋转约1/2-1/4圈。
d、再将夹模座固定螺母(FIG-7(3)锁紧即可。

(3) 导模(PRESSURE DIE)
安装:a、将导模固定螺丝(FIG-7(8)取下,再将导模放入。
b、将导模螺丝锁紧即可。
调整:a、将导模座固定螺母(FIG-7(5)放松,再将控制面板置于手动模式,按下夹管按钮(FIG-4(3)至导模行径之终点(此时在轮模与导模间须有间隙,可以用导模调整螺杆(FIG-7(6)来调整。
b、调整导座调整螺杆(FIG-7(6)使导模与轮模完全密合。
c、按下或退夹按钮(FIG-4(6),再将导模调整螺杆(FIG-7(6)顺时针方向转约1/2-1/4圈。
d、再将导模座固定螺丝(FIG-7(6)锁紧即可。

(4)芯棒
安装:a、将芯棒以顺时针方向放入穿心杆。
b、再将芯棒固定螺丝(FIG-7(8)固定即可。
(请注意芯棒须配合弯管弯曲的方向)
